什么是標定板及其作用
作者：超級管理員 點擊：1022次 發布時間：2022-07-19
在機器視覺檢測中，經常使用標定板。標定板是什么？標定板在目視檢查中起什么作用？四川遠景達在本文中分析一些標定板的定義和功能。
什么是標定板及其功能：校準靶標在機器視覺、圖像測量、攝影測量、三維重建等應用之中的主要功能是校正鏡頭畸變，確定物理尺寸和像素間的轉換關系，并確定空間物體表面之上一點的三維幾何位置與其在圖像之中的對應點間的關系，需要建立攝像機成像的幾何模型。

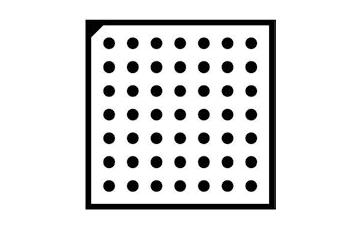

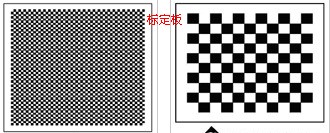

通過相機拍攝具有固定間距陣列的平板和計算校準算法來獲得，以獲得高精度的測量和重建結果，而具有固定間距陣列的平板是標定板（校準模板校準目標）。
在機器視覺的應用中，攝像機校準技術要求準確的攝像機上下參數作為重建算法的輸入和前提。目前，流行的攝像機標定算法是1987年提出的Tsai[tsai1987]。Tsai方法使用具有非共面特殊校準標記的三維校準器，提供圖像點與其對應的三維空間點間的對應關系，并通過校準算法計算校準參數。
